Digital TOFD Ultrasonic Flaw Detector portable with 8 channels C scan TOFD-410

نام تجاری:	HUATEC
شماره مدل:	TOFD410
MOQ:	1 عدد
Price:	20000-30000USD
جزئیات بسته بندی:	بسته صادرات استاندارد
شرایط پرداخت:	T/T ، PayPal ، Western Union

اطلاعات جزئیات

توضیحات محصول

رتبه بندی& بررسی

اطلاعات جزئیات

محل منبع:

پکن

گواهی:

ISO, CE, GOST

صفحه نمایش:

TFT LCD با صفحه نمایش لمسی

حالت اسکن:

پشتیبانی از A-scan، B scan، C scan، D scan، تصویربرداری TOFD، تصویربرداری امواج هدایت شده، و P scan

حافظه:

قابلیت ذخیره سازی داده با ظرفیت بالا و قابلیت انتقال فایل شبکه

محدوده سرعت:

300 تا 20000 متر بر ثانیه

وزن:

2.41 کیلوگرم (با احتساب باتری)

رابط:

LAN، VGA، USB2.0

نمایش:

وضوح 1024 × 768 پیکسل TFT LCD با صفحه نمایش لمسی

پهنای باند تقویت کننده (-6dB):

0.5 ~ 5 مگاهرتز، 2 ~ 10 مگاهرتز، 4 ~ 15 مگاهرتز، 0.5 ~ 30 مگاهرتز

قابلیت ارائه:

500 قطعه در ماه

برجسته کردن:

ultrasonic flaw detectors,ultrasonic flaw detection

ultrasonic flaw detection

توضیحات محصول

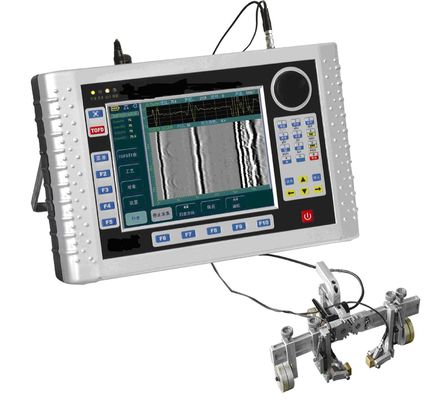

Digital TOFD Ultrasonic Flaw Detector portable with 8 channels C scan

The portable ultrasonic TOFD 410, which is developed based on the TOFD 400, is the second generation TOFD detector of our company. The device continues TOFD 400's advantages of being easily carried and operated,is now more powerful, better performance, cab be expanded to 8 channels, supporting maximum four pairs of TOFD channels. It has rich features such as A-scan, B scan, C scan , D scan, TOFD imaging, guide wave imaging and P-scan function, it is a multi-channel TOFD detector specially designed for domestic non-destructive testers .

Features:

●"TOFD" scanning short-cut key, "Multifunctional knob", easy to operate.

●High brightness, high-resolution TFT LCD with touch screen, adapted to different site.

●Unique i-SignalTM function, high sensitivity, high resolution imaging, high defect detection rate.

●Support A-scan, B scan, C scan, D scan, TOFD imaging, guided waves imaging, and P scan .

●Scanning patterns on-line analysis and A-scan waveforms replay.

●Multi-channel TOFD and PE joint scanning realize 100% coverage of the large thick-wall in one test.

●The PC software including powerful functions, such as image enhancement, through wave processing, signal noise reduction, synthetic aperture focusing, ultrasonic CT, 3D defects positioning, etc.

●Large capacity data storage and network file transfer capabilities.

●USB, LAN, VGA output interface.

●Full range of scanning frame adapted to all kinds of detection environment.

●Real-time abundant help information.

●Remote technical support services provided.

Parameters:

Channels	8 channels and 8 probes (max)
Pulse Type	Negative square wave pluse(Adjustable pulse width)
Pulse Edge	<8ns
Pulse Width	50～1000ns (10ns step)
Pulse Repetition Frequency	100～1000Hz per channel (1Hz step)
Detecting Way	Hardware
Sampling Frequency	100MHz/200MHz
Amplifier Bandwidth (-6dB)	0.5~5MHz,2~10MHz,4~15MHz,0.5~30MHz
Waveform Display Mode	RF wave, Full-wave rectified, Positive half-wave rectified, Negative half-wave rectified,FFT Spectrum
Velocity Range	300～20000m/s
Echo Range	5.12～10000μs
Time Base Delay	0～1000μs
Trigger Type	Time(with 5ms step)or position coder (with 0.25mm step)
Equivalent Input Noise	40×10^-9V/√Hz
Attenuator Accuracy	< ±1dB/20dB
Blind Firing Pulse	< 2μs
Image Mode	A-scan,B-scan or TOFD image based on the instrument settings
Recording Method	The original data completely recorded, sampling depth of 4096 points
Scanning Length	0.01~2 m adjustable one time, more than 1500 m continuously
Work Mode	Single/Multi-Channel Pulse-Echo method; Single/Multi-Channel TOFD method; Pulse-Echo and TOFD mixed mode
Data Analysis online	Multi-Channel A-scan waveform replay; Multi-channel data global image browse; Channel selection and details zoom observation; Defect length, depth, and the height of multi-channel parameters quantitative analysis
Detection Report	Generate detection report according to the National Standard 4730.10
Memory	1GB (upgradable)
Flash (CF card)	4GB(upgradable)
Interface	LAN,VGA,USB2.0
Display Type	6.5 " high-brightness and high-resolution1024 × 768 pixel TFT LCD with touch screen
Input	Touch screen, Front panel keypad, Multifunctional knob
Compatible Peripheral Equipment	USB Keyboard, Mouse, Printer,Monitor and Projector
Power Supply	14.4V lithium batteries, 6.6AH, working time > 4 hours, with external 19V adapter
Dimensions	277(L)×183(W)×72(H)mm(Including the battery)
Weight	2.41kg(Including the battery)
