دستگاه آزمایش خشکی سطح

تجهیزات زبری سطح، نمودار کانتور زبری سطح، دستگاه تست پروفیل‌سنج

1. نام محصول: دستگاه یکپارچه پروفیل‌سنج زبری سطح

2. مدل محصول: SRT-7150، برند: HUATEC

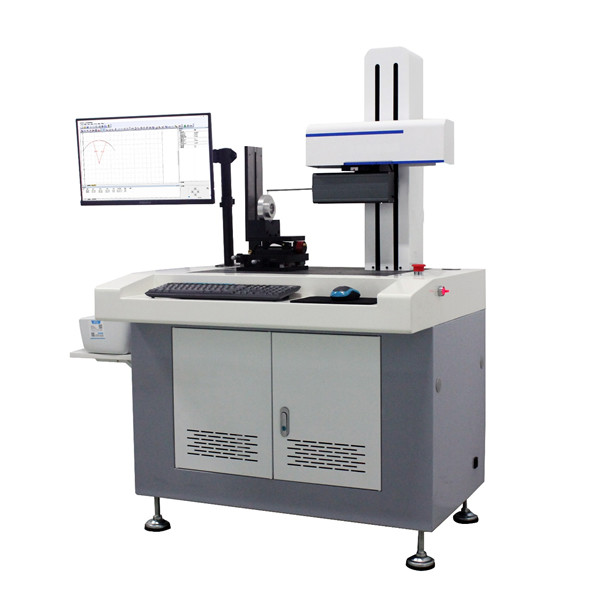

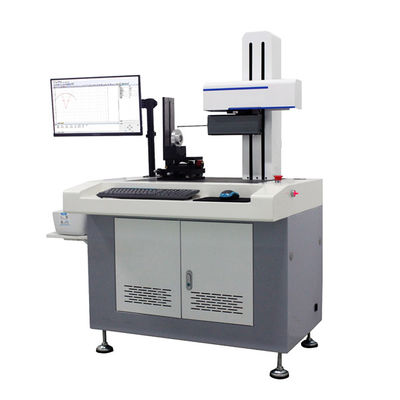

3. عکس محصول

4. مزایای کلیدی

• متعهد به اندازه‌گیری دقیق برای دهه‌ها!
• از طریق گواهینامه سیستم مدیریت کیفیت ISO9001، گواهینامه سیستم مدیریت دانش;
• گواهینامه شرکت مزیت مالکیت معنوی ملی;

• از طریق صادرات گواهینامه CE اتحادیه اروپا;

• تنوع محصول: پشتیبانی از سفارشی‌سازی مشتری;

5. شرح ابزار و محدوده اندازه‌گیری:

# SRT-7150 یک تجهیزات دستگاه اندازه‌گیری یکپارچه برای اندازه‌گیری زبری سطح و کانتور است.

# زبری سطح و پروفیل قطعات مختلف با استفاده از سیستم اندازه‌گیری مشبک با دقت بالا، ریل راهنمای سنگ‌زنی با دقت بالا، موتور خطی غیر تماسی با عملکرد بالا، ماژول اندازه‌گیری زبری با عملکرد بالا، فناوری سیستم کنترل کامپیوتری با عملکرد بالا و نرم‌افزار چند منظوره کامل اندازه‌گیری و تجزیه و تحلیل می‌شود.

# این دستگاه می‌تواند پارامترهای مختلف قطعات مکانیکی مختلف مانند پارامترهای خط صاف و مقطع عرضی، پارامترهای موج‌دار سطح، پارامترهای زبری و غیره را اندازه‌گیری کند.

# می‌تواند صافی، شیب، پردازش زاویه، پردازش دایره (فاصله از خط مستقیم تا خط مماس، فاصله از مرکز دایره تا مرکز دایره، شعاع قوس، فاصله از نقطه تقاطع تا مرکز دایره، فاصله از مرکز دایره تا خط مستقیم)، پردازش نقطه خط (فاصله از نقطه تقاطع تا خط مستقیم، فاصله از نقطه تقاطع تا مرکز دایره، نقطه تقاطع دو خط مستقیم، فاصله از نقطه تقاطع تا نقطه تقاطع)، منحنی لگاریتمی، عرض شیار، عمق شیار، فاصله لبه شیار، فاصله مرکز شیار، شیب، فاصله افقی، فاصله عمودی و سایر پارامترهای شکل قطعات مختلف را اندازه‌گیری کند.

# برای صنعت یاتاقان، پردازش مکانیکی، خودرو، موتورسیکلت، سخت‌افزار دقیق، ابزار دقیق، قالب‌ها، ابزارها، اجزای نوری و سایر صنایع مناسب است.

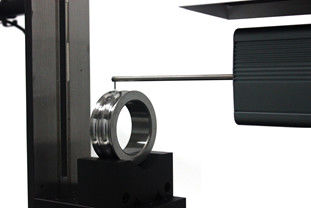

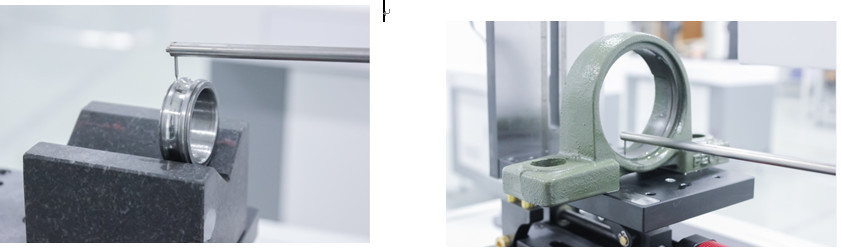

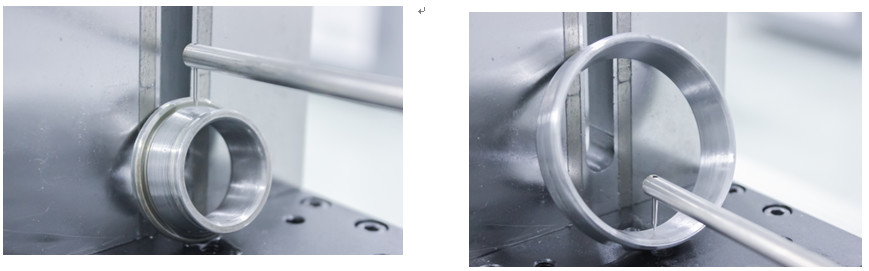

6. موارد کاربرد:

7. ویژگی‌های فنی محصول:

(1) دقت بالا، پایداری بالا، تکرارپذیری بالا، عمر طولانی;

1. سیستم اندازه‌گیری مشبک با دقت بالا و سیستم اندازه‌گیری القایی با دقت بالا انتخاب شده‌اند و دقت اندازه‌گیری بسیار بالاست.
2. تحقیق و توسعه مستقل سیستم ریل راهنمای سنگ‌زنی با دقت بالا، مقاومت در برابر سایش مواد ریل راهنما خوب است، کار پایدار و قابل اعتماد سیستم را تضمین می‌کند;
3. سیستم درایو موتور خطی با عملکرد بالا، پایداری اندازه‌گیری بالا و تکرارپذیری خوب را تضمین می‌کند.

4. میز اندازه‌گیری می‌تواند جهت Y، جهت افقی، جهت بخش افقی و زوایای مختلف را تنظیم کند و می‌تواند زوایای مختلف را تنظیم کند که برای نیازهای اندازه‌گیری کاربر بسیار راحت است

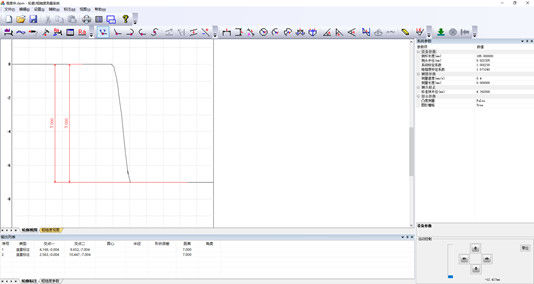

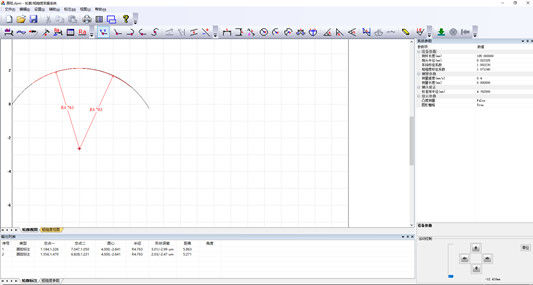

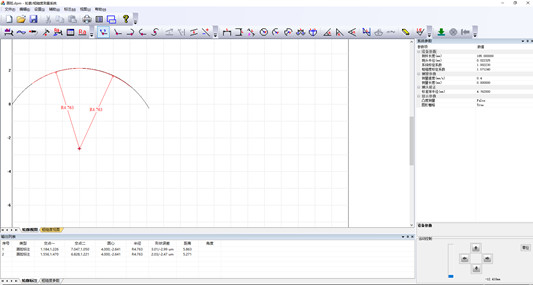

(2) سیستم نرم‌افزاری هوشمند:

رابط کاربری ابزار دوستانه است، اپراتور می‌تواند به راحتی بر عملکرد ابزار مسلط شود و استفاده از آن بسیار ساده است.

1) تجربه طراحی نرم‌افزار اندازه‌گیری عملی که توسط شرکت برای سال‌های متمادی جمع‌آوری شده است، یک تجربه عملیاتی ساده، عملی و سریع را در اختیار مشتریان قرار می‌دهد;

2) پردازش خودکار قدرتمند داده‌ها، چاپ گزارش‌ها با فرمت‌های مختلف، نمایش خودکار، چاپ، ذخیره، پرس و جو سوابق اندازه‌گیری؛ داده‌ها را می‌توان بایگانی یا به صورت متمرکز چاپ کرد بدون اینکه زمان عملیات تأیید را اشغال کند.

3) محدوده اندازه‌گیری وسیع است که می‌تواند عملکرد اندازه‌گیری ویژه تقریباً تمام انواع اندازه‌گیری کانتور قطعه کار، از جمله پیچ، یاتاقان، نخ و غیره را برآورده کند.

4) بخش اندازه‌گیری شده را می‌توان به صورت خودکار و دستی برای ارزیابی انتخاب کرد و عملکرد نرم‌افزار را می‌توان با توجه به نیاز مشتری سفارشی کرد;

5) با استفاده از ذخیره‌سازی پایگاه داده با ظرفیت بزرگ کامپیوتر، می‌تواند تمام نتایج تأیید را ثبت کند.

8. الزامات محیطی برای استفاده:

• تقاضای برق: حدود 500 وات
• برق AC: 220 ولت ± 10٪، 50 هرتز
• الزامات محیطی: دما - 10 ~ 30 درجه سانتی‌گراد;
• رطوبت نسبی:< 85٪
• هیچ منبع ارتعاش آشکاری در محل نصب وجود ندارد
• سیم ارت جداگانه
• نباید گرد و غبار، ارتعاش، نویز، جریان هوا، گاز خورنده و میدان مغناطیسی قوی در اطراف اتاق وجود داشته باشد که ممکن است بر اندازه‌گیری تأثیر بگذارد. حداکثر RMS ارتعاش زمین: 50HZ 5.0μm/s

9. پارامترهای فنی:

توجه: پارامترهای فنی فوق را می‌توان با توجه به نیازهای واقعی کاربران تنظیم کرد. از شما دعوت می‌شود در مورد مسائل مختلف با تکنسین‌های ما مشورت کنید.

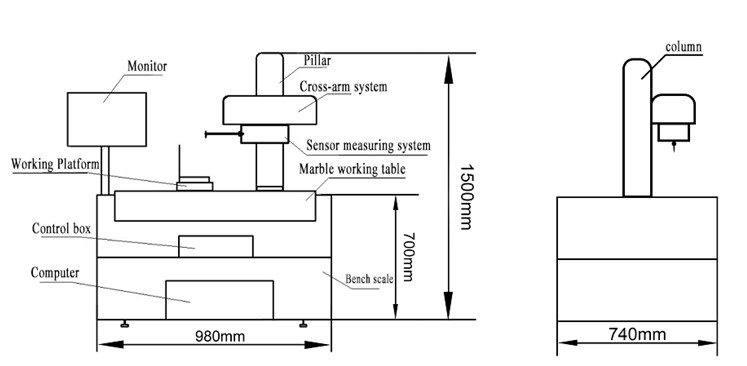

10. اندازه تجهیزات:

12. پیکربندی اختیاری

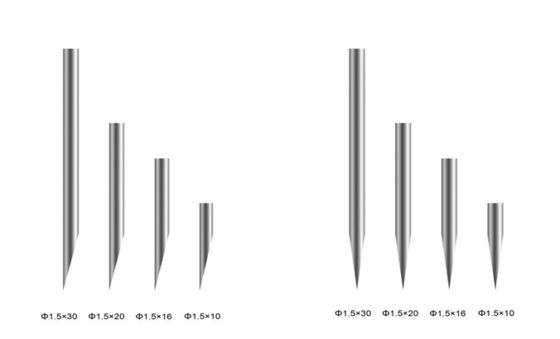

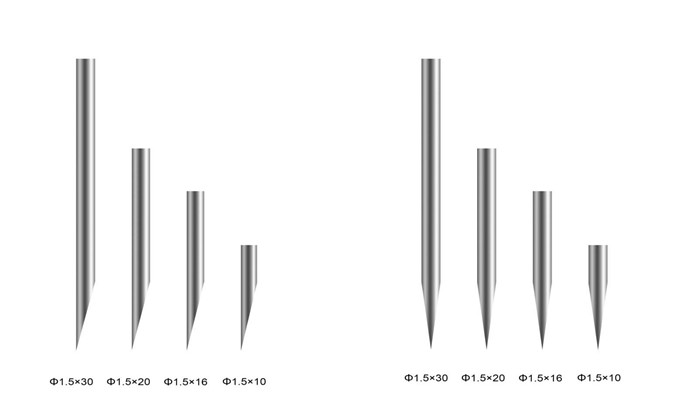

1، مشخصات و سوزن‌های تست مختلف

2. پلت فرم کاری چند جهته و چند نیرو

پلت فرم دو محوره: چرخش و انحراف;

چرخش محور Z: 360 درجه، حداقل زیربخش 1 '، با عملکرد قفل;

شیب محور Y: انحراف محور Y، محدوده اندازه‌گیری 45 درجه، حداقل زیربخش 0.1 درجه;

باز شدن انبردست تخت: 85 میلی‌متر;

اندازه کلی نیمکت (طول x عرض x ارتفاع): 170X170X160mm;

وزن کل: 14 کیلوگرم؛ حداکثر بار: 20 کیلوگرم

3,بلوک V چند منظوره

اندازه: 75 * 35 * 24 میلی‌متر;

یادداشت‌ها: برای موقعیت‌یابی قطعات شفت کوچک استفاده می‌شود,

با عملکرد گیره

4,فیکسچر چند منظوره

13. تحویل و پذیرش

1، تحویل

1. تاریخ تحویل: ظرف 15 روز کاری پس از لازم‌الاجرا شدن قرارداد.
2. محل تحویل: اکسپرس رایگان به محل تحویل تعیین شده توسط متقاضی

2، نصب و آموزش

1. شرکت ما مسئول نصب و راه‌اندازی تجهیزات در محل کاربر است;
2. در طول نصب و راه‌اندازی تجهیزات، پرسنل فنی خریدار باید در تئوری، عملیات عملی و نگهداری آموزش ببینند، به طوری که پرسنل فنی کاربر بتوانند بر عملکرد تجهیزات مسلط شوند، در استفاده از تجهیزات برای تأیید مهارت داشته باشند، از عملکرد عادی تجهیزات اطمینان حاصل کنند و قادر به حذف خطاهای عمومی و نگهداری ویژه تجهیزات باشند.

3، بررسی قبل از پذیرش

1. استاندارد پذیرش: منوط به مقررات تأیید ملی فعلی و توافق‌نامه فنی قرارداد

2. اقلام پذیرش: بررسی اینکه آیا کمیت و مشخصات دستگاه اصلی، لوازم جانبی و ابزارهای تجهیزات باید الزامات توافق‌نامه فنی قرارداد و دفترچه راهنمای تجهیزات را برآورده کند؛ بررسی اینکه آیا دستورالعمل‌های عملیاتی و سایر داده‌های تجهیزات کامل هستند و الزامات توافق‌نامه فنی را برآورده می‌کنند.
3. در فرآیند پذیرش قرارداد و اجرای قرارداد، اگر موارد از دست رفته و کمبودهایی وجود داشته باشد که بر عملکرد تجهیزات تأثیر می‌گذارد، مانند لوازم جانبی تجهیزات، داده‌های فنی، دفترچه‌های راهنمای کاربر، ابزارهای ویژه، قطعات یدکی، خدمات و راهنمایی فنی، شرکت ما مسئول جبران موارد از دست رفته و کمبودها به صورت رایگان است.
4. پس از پذیرش، هر دو طرف باید گزارش پذیرش محصول را امضا کنند.
