آزمایش NDT تجهیزات آزمایش جریان پالس شده Eddy دستگاه سنج رسانایی دیجیتال

آزمایش جریان گردشی NDT دستگاه آزمایش جریان گردشی

محصولات این سری اولین نسل از متر رسانایی دیجیتال طراحی شده با فاز گرد و غبار است. این محصولات می توانند برای تشخیص، درجه بندی،و تشخیص حالت فلزات غیر آهن مغناطیسیاین دستگاه ها معمولاً در صنایع ماشین آلات، برق، هواپیمایی، هوافضا، هسته ای، نظامی و غیره استفاده می شوند.

درخواست

• تشخیص و بررسی آلیاژ
• بررسی وضعیت درمان حرارتی، در طول تولید، و همچنین بررسی آسیب های بیش از حد در طول سرویس (مانند هواپیما).
• تشخیص درجه مواد
• طبقه بندی فلزات
• تشخیص تراکم قطعات پودر متالورژیک
• تشخیص رسانایی هادی ها در طول ساخت و نگهداری.

ویژگی ها

• ظاهر زیبا، آسان برای حمل و گرفتن، ساده و آسان برای استفاده.
• صفحه نمایش بزرگ، خط کاراکتر بزرگ؛ نمایش نتیجه اندازه گیری، فرکانس کار، درجه حرارت، ضریب درجه حرارت و غیره به طور همزمان.
• به درستی طراحی شده و با نور پس زمینه برای خواندن داده های اندازه گیری شده در محیط کم نور طراحی شده است.
• تنظیم خاص ضریب دمای و حالت کالیبراسیون خودکار، آسان و قابل اعتماد برای کاربری.
• طراحی عالی تعویض بلند شدن و تعویض دمای ابزار برای اطمینان از دقت اندازه گیری.
• با سُند های قابل تعویض ابزار، کاربر خودش می تواند سُند های ارائه شده توسط شرکت ما را بدون تطابق عوض کند.
• با حافظه داده های ساخته شده، کافی برای ثبت 4000 گروه از داده های اندازه گیری شده و پارامتر اندازه گیری مهم؛ برای اتصال به یک کامپیوتر برای تشکیل یک گزارش کامل.
• دو نوع واحد اندازه گیری (MS / m یا % IACS) برای انتخاب آسان.
• دو نوع زبان انتخاب شده: ژاپنی و انگلیسی.

پارامترهای فنی

لوازم استاندارد:

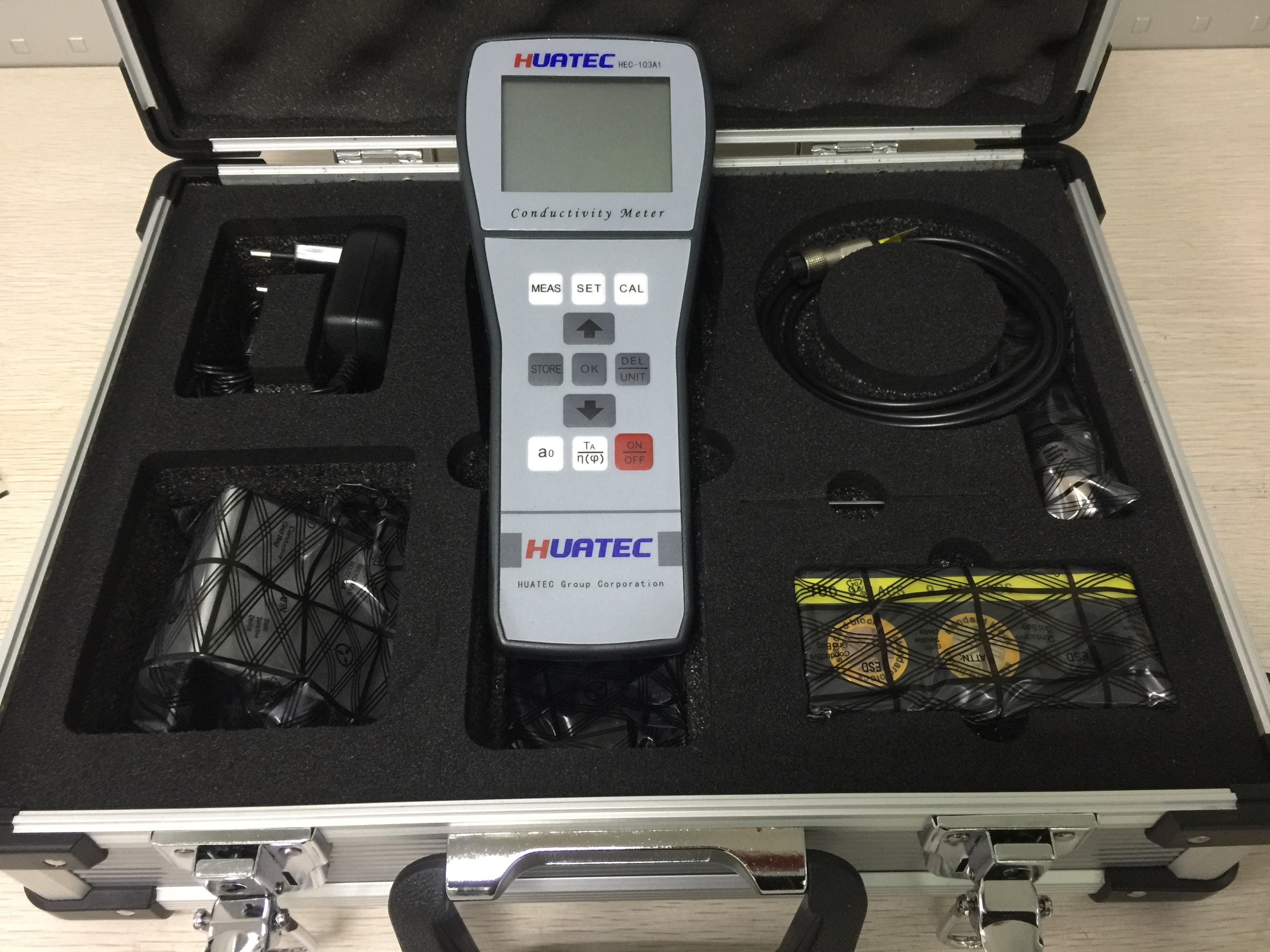

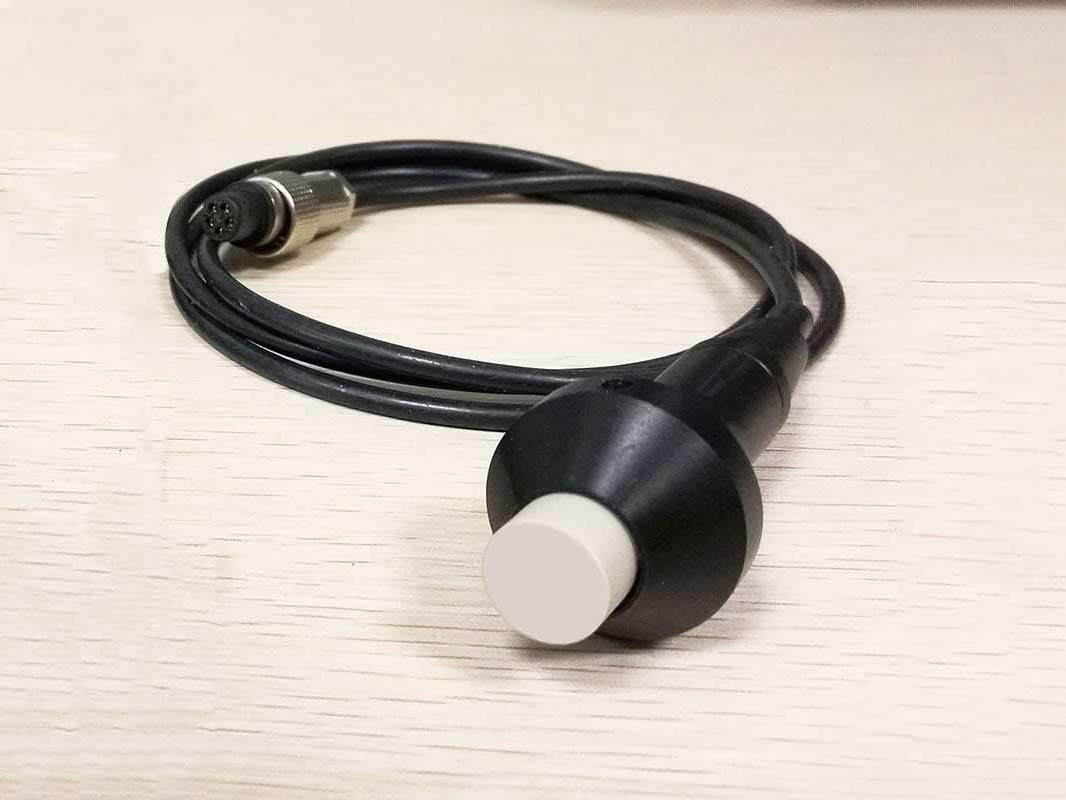

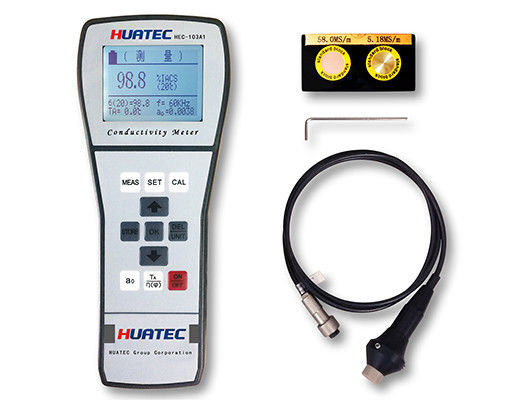

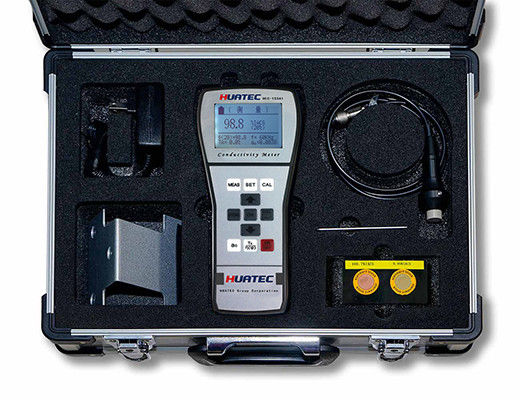

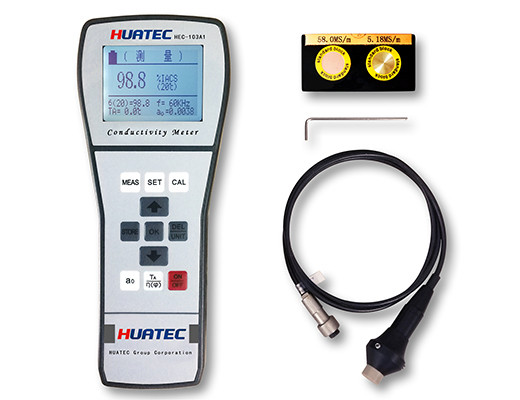

واحد اصلی 1pc، مسنجر 14mm قطر 60KHz، کابل ارتباطی، راهنمای کار، گواهی کالیبراسیون، شارژر، استند ابزار، U- دیسک (یا دیسک نوری) ،

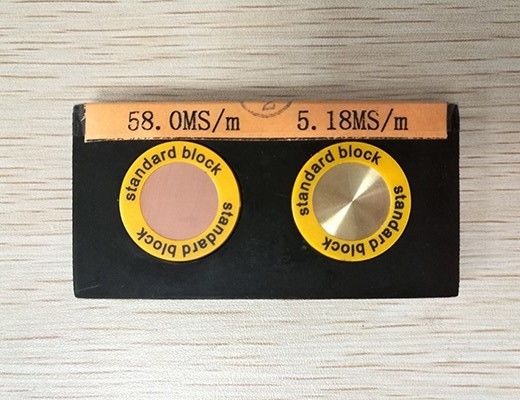

2 قطعه از بلوک های رسانایی استاندارد برای مدل HEC-103A1؛ 3 قطعه از بلوک های رسانایی استاندارد برای مدل HEC-103A

60KHz می تواند ضخامت قطعه کار را حداقل 3.6mm آزمایش کند ، اگر قطعات نازک تری برای آزمایش دارید ، می توانید مدل HEC-103B را با 500KHz probe انتخاب کنید ، می تواند ضخامت 1.3mm را آزمایش کند.

لوازم جانبی اختیاری:

بلوک های رسانایی پوشه محافظ چرم

شاخص های اصلی مقایسه

HEC-103A و HEC-103A1 اندازه گیری رسانایی جریان گردشی

1. محدوده اندازه گیری:

محدوده اندازه گیری مدل HEC-103A، 103B، 103B1 بزرگ است. علاوه بر مس، آلیاژ مس، آلومینیوم و آلیاژ آلومینیوم، این ابزار همچنین می تواند تیتانیوم،آلیاژ تیتانیوم و سایر فلزات غیر آهنین دارای رسانایی پایین. این یک ابزار اندازه گیری کامل واقعی است. شما نیازی به خرید جداگانه ابزار رسانایی بالا یا پایین ندارید، اما یک ابزار ما کافی است.

2. جبران خسارت از راه افتادن

تعویض بلند شدن یک پارامتر مهم از متر رسانایی جریان گرد و غبار است، که به معنای توانایی ابزار برای غلبه بر لایه غیر رسانا (به عنوان رنگ، پوشش و غیره) است.) بالاتر از مواد مورد آزمایش. مدل HEC-103A، 103A1، 103B یا 103B1 همان است که تمام مارک های برتر همان نوع ابزار و تنها ابزار که جبران بلند شدن آن تا 0.5mm است. حتی اگر وجود دارد پوشش، رنگ،یا سایر ناخالصی ها و سطح خشن بالای ماده مورد آزمایش، شما می توانید داده های دقیق آزمایش فقط اگر شکاف کمتر از 0.5mm است.

3. فرکانس کار

فرکانس های کاری مورد استفاده در حال حاضر 60 KHz و 500 KHz، 60 KHz برای استاندارد صنعت هوانوردی، 500 KHz برای تشخیص ورق فلز است.که دارای یک سنجه فرکانس بالا و پایین است و سنجه فرکانس بالا تا 500 KHz است. سنجه فرکانس بالا می تواند برای قطعات فوق العاده نازک که ضخامت 0.1mm به 0.3mm است استفاده شود، بنابراین شما دیگر نیاز به نگرانی در مورد اندازه گیری قطعات فوق العاده نازک.

4. منطقه اندازه گیری

قطر سنجه های سنجه های هدایت جریان گردشی معمولاً بین 13mm و 14mm است، اما مدل HEC-103B ارائه استاندارد دارای یک سنجه بزرگ و یک سنجه کوچک است که قطر آن 8mm است.از تکنولوژی محافظ الکترومغناطیسی استفاده می شوداین دستگاه می تواند قطعه کوچک را با حداقل مقدار 8 میلی متر اندازه گیری کند.پس دیگر نیازی به نگرانی در مورد اندازه گیری قطعات کوچک ندارید.

5. اندازه گیری و مرتب سازی سریع

مدل HEC-103B دارای فناوری اصلاح کمبر منحصر به فرد است ، با حالت اندازه گیری کمبر خاص و پوشش سنجش شکل ، مواد کمبر می توانند به طور پایدار اندازه گیری شوند.

مدل HEC-103B دارای عملکرد اندازه گیری پیوستگی است، که می تواند به شما کمک کند مواد را به سرعت با تنظیم خط بالا و پایین هشدار دهید، تا کارایی را به حداکثر برسانید.

6. جبران دمای

سایر ابزارها فقط دارای حالت جبران دمای مجازی هستند که می توانند فقط زمانی که دمای بلوک استاندارد کالیبراسیون با مواد اندازه گیری شده یکسان باشد، اندازه گیری دقیق انجام دهند.مدل HEC-103B از تکنولوژی پیشرفته آلمان استفاده می کرداین ابزار است که دارای تعویض دمایی کاملا خودکار واقعی است. حتی اگر دمای بلوک با مواد متفاوت باشد،می تواند به طور خودکار مقادیر استاندارد را جبران کند..

7. ذخیره سازی اطلاعات

تمام مدل ها می توانند 500 تاریخ تنظیم شده را ذخیره کنند. می توان آن را به عنوان ذخیره خودکار بدون تأثیر بر سرعت کار تنظیم کرد. شما دیگر نیازی به یادداشت برداری ندارید اما به راحتی اندازه گیری ها را در هر زمان مشاهده می کنید،که همچنین میزان خطای دستی را کاهش می دهد. تمام مدل های HUATEC به جز دستگاه های HEC-101 می توانند کامپیوتر را متصل کنند و داده ها را به کامپیوتر برای سازماندهی و چاپ آپلود کنند

8. دقت اندازه گیری

شاخص ها و توابع هر مدل از دیگری متفاوت است، اما مهمترین پارامتر به نام دقت اندازه گیری ابزار بدون سازش است.5٪ ~ ± 1٪ به عنوان ابزار خارجی از همان نوعبرای اطمینان از دقیق ترین اندازه گیری ها

9. اندازه گیری پارامتر

هر مدل دارای سه نوع پارامتر اندازه گیری هستند MS/m

10. پوشش محافظتی، اختیاری برای مدل های HEC-103A و HEC-103A1
