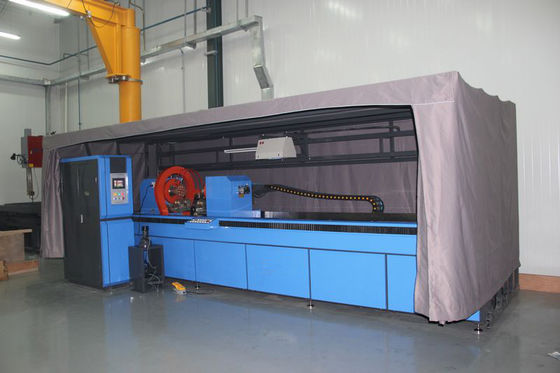

مدل HCDX-10000 تجهیزات بازرسی ذرات مغناطیسی برای آزمایشگاه / کارگاه

مدل HCDX-10000 تجهیزات بازرسی ذرات مغناطیسی

1ترکیب تجهیزات

مرکز کنترل (از جمله پنل کنترل، پنل کنترل و صفحه اصلی برق و غیره)

سیستم کنترل (SIEMENS)

موتور اصلی (از جمله مکانیسم قفل، مکانیسم مغناطیس، مکانیسم الکترود و غیره)

سیستم اسپری معلق مغناطیسی

سیستم اتاق تاریک

دستگاه حرکت کویل

مکانیسم قفل و چرخش

مکانیسم چرخش براکت

2- بازرسی قطعه کار:

مشخصات گره:

قطر چرخش قطعه کار کمتر از 400 میلی متر، در عرض 2000 میلی متر

3ظرفیت تجهیزات:

زمان اجرا: بیش از 500 ساعت در ماه

4استانداردهای طراحی محلی:

JB/T8290 - 1998 "دفتر نقص ذرات مغناطیسی"

5شاخص های فنی اصلی

جریان مغناطیسی محوری AC:0 - 10000A FWDC، تنظیم مداوم، با کنترل فاز خاموش

پتانسیل مغناطیسی مغناطیسی طولی AC:0 - 16000AT، تنظیم مداوم، با کنترل فاز خاموش.

فاصله الکترود: 200 تا 2500 میلی متر

روش مغناطیس: روش عبور مستقیم، روش کویل.

حالت مغناطیس: سه نوع مغناطیس محوری، مغناطیس طولی و مغناطیس مرکب را می توان انعطاف پذیر انتخاب کرد.

استفاده از محیط زیست: - 10 C و C +40، رطوبت نسبی کمتر از 90٪ است.

محیط ذخیره سازی: دمای -20 °C و 60 °C، رطوبت نسبی کمتر از 70٪.

غبار گاز و آلودگی الکترومغناطیسی با فرکانس بالا

آزمایش حساسیت: بر اساس استاندارد صنعت ماشین آلات جمهوری خلق چین JB / T6065-92، "فیلم تست استاندارد آزمایش پودر مغناطیسی"، AII، نمایش قطعه آزمایش روشن است.و استاندارد DIN EN ISO 9934.

منبع برق: سه فاز چهار سیم، 380V + 10٪، 50HZ، حدود 600A.

سطح بازرسی: تمام ترک ها و نقایص سطحی

دماغنتيزاسیون AC: دماغنتيزاسیون از نوع کاهش اتوماتیک.

از آهن مغناطیس زدایی؛ DC:؛ از آهن مغناطیس زدایی فرکانس بسیار پایین

ماندگاری: حداکثر ماندگاری مغناطیس پس از از مغناطیس کمتر از 0.3mT است

سرعت چرخش قطعه کار: 4-6rpm.

سیم پیچ مغناطیسی: قطر داخلی 400 میلی متر. سیم پیچ به صورت الکتریکی حرکت می کند.

فشرده سازی پنوماتیک: ضربه فشرده سازی 0-75mm.

فشار هوا: 0.4 - 0.8MP

کابینت کنترل قدرت: 900 (عرض) * 1200 (طول) * 2000 (ارتفاع) میلی متر

بستر آزمایش (از جمله لامپ UV): 1000 (عرض) * 3500 (طول) * 2100 (طول) میلی متر.

نرخ بارگذاری موقت: کمتر از 20%

6برنامه اجرا: دستي و خودکار

برنامه اتوماتیک این است: کلیمپ - مایع - مغناطیس - مشاهده چرخش (کلمپ و چرخش براکت دو) - demagnetization - کلیمپ آزاد،کل فرآیند توسط PLC صنعتی کوچک کنترل می شود، فرعی مغناطیس)

7مرکز کنترل

مرکز کنترل بر اساس کنترل کننده منطقی قابل برنامه ریزی (PLC) است. کابینت کنترل به عنوان بدن اصلی، حاوی انواع محرک ها، مدار ماگنتیزه کننده، ترانسفورماتور اصلی است.

8میزبان

میزبان متشکل از بدن اصلی، مخزن فولاد ضد زنگ، مغناطیس طولی، کویل به هفته از مکانیسم حرکت، مکانیسم چرخش حامل، سیستم اسپرینکر، ریل،مکانیسم پنوماتیک و ترانسفورماتور اصلی دایره ای و طولی

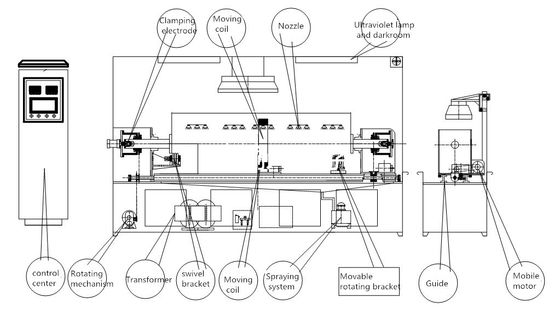

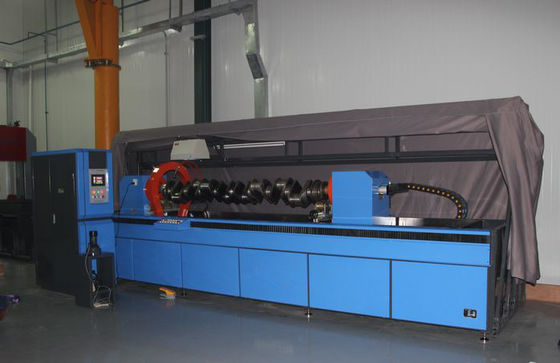

شکل 2، هر قسمت از تجهیزات

بدن: ساختار افقی ورق فلزی، با استفاده از مواد با کیفیت بالا از تجهیزات.

مخزن جمع آوری فولاد ضد زنگ: ساخته شده از فولاد ضد زنگ 1.5mm.

مغناطیس کننده طولی: متشکل از کویل ها.

مغناطیس کننده محوری شامل دو صفحه الکترود متصل به برق و یک شاخه الکترود است.

سیستم تعلیق معلق مغناطیسی: مقدار تزریق را می توان با حرکت شیر تنظیم کرد.مدار با یک فیلتر مناسب برای تعویض فراهم می شود.

ریل: برای پشتیبانی و حرکت کویل و الکترود متحرک.

جعبه الکترود: با صفحه فولادی 10 میلی متری جوش داده شده است.

مکانیسم چرخش: توسط موتور کاهش سرعت از طریق مکانیسم انتقال زنجیره ای، رول انتقال برای هدایت قطعه کار چرخش یا چرخش قطعه کار کلیمپ.

مکانیسم حرکت کویل: متشکل از مکانیسم گیر راک.

مکانیسم پنوماتیک شامل یک سیلندر، شیر سولینوئید، شیر کنترل، قطعات درمان منبع هوا، برای کلیمپ استفاده می شود، دارای Xiangtong الکترومغناطیسی است، حساسیت تشخیص را تضمین می کند.

9. روشنگري

مجهز به نور سفید و سیستم نور UV است. شدت تشعشع UV تا استاندارد است

10.باقی

یک پنل کنترل برای عملیات تلفن همراه در کامپیوتر میزبان نصب شده است.

دستگاه بدون پایه تجهیزات روی زمین نصب می شود.

روغن کره است.

خفه کننده را روی دریچه سولینوئید نصب کنید.

قسمت هاي سه گانه هوا رو نصب کنيد

از سوئیچ محدودی با مقاومت عالی در برابر گرما و گرد و غبار استفاده کنید.

سیم ها در هر دو طرف متصل شده اند

11ویژگی ها و عملکردها

مغناطیس مرکب مشکل را حل می کند که یک بار قطعه کار به همه جهت ها بدون از دست دادن مغناطیس می شود.

مدار اصلی کنترل بدون تماس است و تجهیزات ثابت هستند.

شناسه نقص کنترل PLC متمرکز را اتخاذ می کند.

اين ماشين ولتاژ پايين و جريان خروجي امپر و قابل تنظیم داره

اصول کار کلی: این ماشین با کنترل کننده منطقی قابل برنامه ریزی (PLC) به عنوان هسته، با توجه به فرآیند تشخیص، اطلاعات را از طریق سنسور، پس از درمان PLC، ارسال می کند.در مورد کنترل عمل مکانیکی مربوط به، با توجه به پارامترهای تنظیم شده، مغناطیس در طول هفته،با استفاده از مدار یکپارچه خاص تایرستور با حرکت فاز برای کنترل مدار محوری و طولی سیلیکون کنترل شده. پالس گيرنده خروجي

مشخصات:

از طریق ورودی صفحه لمسی، ذخیره سازی، فرآیند تشخیص، فرآیند تشخیص سریع تماس.

بخش شمارنده.

هشدار صدا و نور بیش از حد و زیر جریان.

عملکرد قفل کردن برای کنترل ایمنی هر دو دست

تفاوت فاز و جریان مغناطیسی 120 هف شادی

الکترود داراي يه پد مسي ضد جرقه

12شرایط کسب وکار

1. متعلق به کاربر

(1) منبع برق: منبع برق یک مکان مشخص (یک مکان) ، 380V، 50HZ، > 250A.

(2) منبع هوا: یک مکان مشخص (یک) بزرگتر از 0.4Mpa را تامین می کند.

2. تاریخ تحویل

(1) 60 روز کاری پس از سفارش، به طراحی، ساخت و بازرسی کارخانه.

13انتخاب جریان مغناطیسی

جریان مغناطیسی محوری را به طور کلی می توان در نظم پایین محاسبه کرد

روش مستمر: I=8D تا 15D

روش مغناطیس باقیمانده: I=20D ~ 40D

من در ارزش فعلی A بودم

D - قطر نمونه یا حداکثر عرض (ملی متر)

مقادیر فوق مقادیر مرجع هستند و مقادیر کار واقعی با آزمایش حساسیت تعیین می شوند.

14پیکربندی تعلیق مغناطیسی:

آماده سازی معلق مغناطیسی عامل آب:

پودر فلورسنت مغناطیسی: 2-3 گرم در لیتر

توزیع کننده: 0.2٪، وزن مایع را بررسی کنید

مهار کننده زنگ: 0.5٪، وزن مایع را بررسی کنید

ماده پاک کننده: 0.5 - 1 گرم / لیتر

آماده سازی معلق مغناطیسی برای روغن

(استفاده از کروزین بی بو = 96 DEG C، نقطه روشنایی)

پودر فلورسنت مغناطیسی: 2-3g / L، کروزین بی بو

توزیع کننده: 0.2٪، وزن مایع را بررسی کنید
